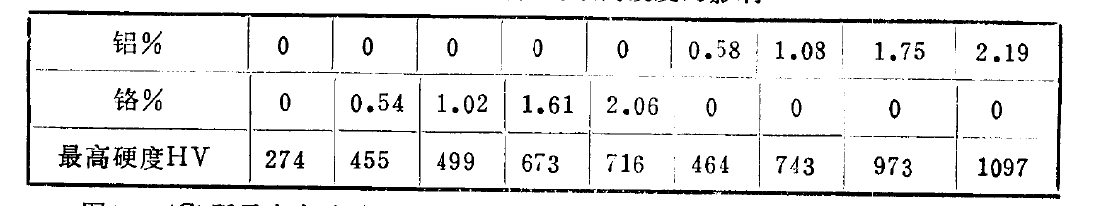

對(duì)滲氮鋼而言，最需要的元素是鋁和鉻，當(dāng)對(duì)Al-Cr-Mo鋼分別添加鉻和鋁至2%左右進(jìn)行氣體滲氮時(shí)，有關(guān)其硬度的結(jié)果如圖，從表中可以看出，與相同含量的鉻相比，鋁則更能提高硬度。
下圖為含碳量0.4%的鉻鋼的滲氮層硬度和深度的關(guān)系，是在500℃經(jīng)5小時(shí)滲氮處理所得到的結(jié)果，從圖可知，在只含鉻的鋼內(nèi)，含鉻量越高，但即使含鉻量為3.26%的情況下，其最高硬度仍達(dá)不到HV800.而含碳量0.45%的鋁鋼，當(dāng)含鋁量為2.38%時(shí)硬度顯著增高，達(dá)HV1100以上。實(shí)驗(yàn)結(jié)果表明，與單一元素相比，兩種元素同時(shí)存在時(shí)能夠獲得更高的額硬度和滲氮層。

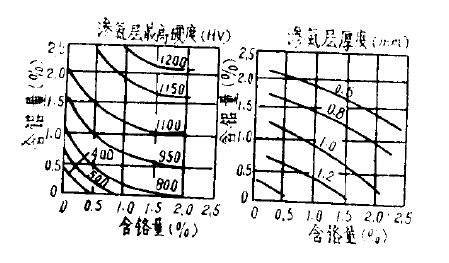

由鋁鉻鋼姓曾的滲氮層的最高硬度和深度的關(guān)系，滲氮是在500℃，100小時(shí)和氫氣分解率為30%的條件下進(jìn)行的。當(dāng)含鋁量相同時(shí)，隨著含鉻量的增加，滲氮層硬度提高。檔含鉻量不變時(shí)，隨著含鋁量的增加，滲氮層的硬度也提高。在滲氮層深度方面，與單一元素比較，鉻和鋁共存時(shí)的深度較淺。
青島豐東熱處理在氮化處理方面擁有豐富的經(jīng)驗(yàn)，提供氣體氮化、氣體軟氮化、
離子氮化、離子軟氮化、氮化+氧化（FD-NCO）等服務(wù)，歡迎新老客戶來電咨詢，電話：4006577217。
